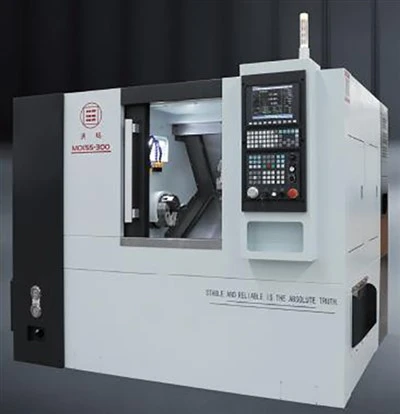

CNC drejebænk med skrå-seng

MCK52-450 værktøjsmaskinen har et 35-graders integreret skrå lejedesign, der giver en stabil og pålidelig struktur til bearbejdning. Den er udstyret med en 80 mm centerhøjde, 12-stations servoværktøjsrevolver, der giver mulighed for fleksible og effektive værktøjsskift og hurtig tilpasning til forskellige bearbejdningskrav. Spindlen har et dynamisk hastighedsområde på 100-3000 rpm, en maksimal drejediameter på 500 mm og en maksimal bearbejdningslængde på 450 mm.

Send forespørgsel Chat nu

Funktion

Kraftfuld behandlingsydelse er omfattende forbedret.
MCK52-450 værktøjsmaskinen har et 35-graders integreret skrå lejedesign, der giver en stabil og pålidelig struktur, der danner et solidt fundament for bearbejdning. Udstyret med en 80 mm centerhøjde, 12-stations servoværktøjsrevolver, tilbyder den fleksible og effektive værktøjsskift, hvilket muliggør hurtigt værktøjsskift for at tilpasse sig forskellige bearbejdningsbehov. Spindlen har et dynamisk hastighedsområde på 100-3000 rpm, en maksimal svingdiameter på 500 mm og en maksimal bearbejdningslængde på 450 mm.

Produktparametre

Projekt	Navn	MCK52-450
Bearbejdningskapacitet	Maksimal gyngediameter over sengen	Φ500 mm
	Maksimal svingdiameter over vogn	Φ200 mm
	Maksimal emnelængde	450 mm
	Maksimal diameter på stangen gennem-hul	Φ51 mm
X/Z-aksens bevægelse	X-akse effektiv rejse	400 mm (diameter måling)
X/Z-aksens bevægelse	Z-akse effektiv rejse	470 mm
	X/Y/Z-aksens ilganghastighed	15/25 mm/min
	X/Z-akse lineær guide specifikationer	45/45
	X/Z-akse kugleskrue diameter/stigning	3210/3210
	X/Y/Z-akse servomotor	11,5 Nm/11,5 Nm/11,5 Nm
Hovedspindel	Spindelnæse type	A2-6
	Spindel gennem-huldiameter	Φ70 mm
	Maksimal spindelhastighed	Mekanisk spindel 100-3000 rpm
	Spindelmotoreffekt	11 kw
	Specifikationer for borepatron og roterende cylinder	8-tommer borepatron / 10-tommer borepatron (valgfri) 852
tailstock	tailstock ærme specifikationer	Φ75 mm
	Halekrop ærme rejse	150 mm
	tailstock feed metode	Hydraulisk
Skæreværktøj	Værktøjsholder specifikationer	Φ25*25mm
	Kedelige bar specifikationer	Φ32 mm
	Værktøjstårn (værktøjspositioner)	80 mm centerhøjde, 8-stations servotårn
Andre specifikationer	Maskinseng strukturtype	35 graders samlet skrå seng
Udvendige dimensioner	Længde * Bredde * Højde	224515201820
Udvendige dimensioner	Maskinens vægt	Cirka 3300 kg

Standard tilbehør

1. Baoyuan Servo System	5. Hydraulisk bagaksel	9. Lysanlæg
2. Hydraulikcylinder	6. Hydrauliksystem	10. Advarselslys
3. Hydraulisk spændepatron	7. Kølesystem	11. Medfølgende værktøj
4. Servohydraulisk løfteværktøjsrevolver	8. Automatisk smøresystem	12. Betjeningsvejledning
